強(qiáng)化地板投訴案例解析(三)

---為什么有些模壓一體復(fù)合地板會(huì)出現(xiàn)板邊破損現(xiàn)象?

中國林產(chǎn)工業(yè)協(xié)會(huì)專家委員

吉林省林業(yè)科學(xué)研究院  副院長(zhǎng) (研究員)  王  軍

吉林省林產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)站 站長(zhǎng)

為了提高強(qiáng)化地板的裝飾效果,加快產(chǎn)品的更新?lián)Q代,人們?cè)谠械膹?qiáng)化地板的基礎(chǔ)上,開發(fā)出了模壓一體導(dǎo)棱的強(qiáng)化地板,地板具有較強(qiáng)的立體感。產(chǎn)品既有強(qiáng)化地板的耐磨性，又有類似實(shí)木地板的裝飾效果，也被稱為仿真實(shí)木復(fù)合地板。產(chǎn)品問世后深受歡迎。經(jīng)過一年多的使用，模壓導(dǎo)棱破損的投訴呈明顯的上升趨勢(shì)。如不引起行業(yè)的重視，會(huì)影響到該類產(chǎn)品的健康發(fā)展。

地板投訴的現(xiàn)象

地板板邊出現(xiàn)破損現(xiàn)象有單邊局部破損、雙邊出現(xiàn)破損和邊角脫落，在房間內(nèi)呈現(xiàn)不規(guī)則分布。詳見下圖：

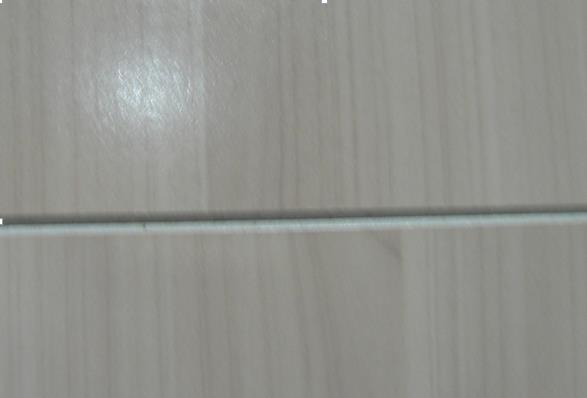

圖1單邊局部破損現(xiàn)象

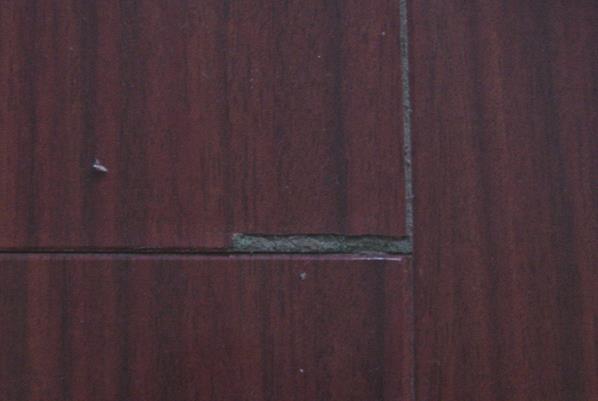

圖2雙邊出現(xiàn)破損

據(jù)消費(fèi)者反應(yīng),地板安裝初期,地板的導(dǎo)棱非常清楚,地板的立體感較強(qiáng),在使用一段時(shí)間后,地板的導(dǎo)棱變的不明顯(圖2),然后逐漸出現(xiàn)邊部破損現(xiàn)象,嚴(yán)重情況整條地板的邊緣脫落。

圖3地板導(dǎo)棱折斷并產(chǎn)生破損

產(chǎn)生上述問題的原因如下：

1生產(chǎn)工藝因素

目前，模壓一體導(dǎo)角的強(qiáng)化地板主要有兩種生產(chǎn)工藝，一種是先將基材（MDF或HDF）加工成單條地板的柸料，然后在進(jìn)行導(dǎo)角，最后在地板的柸料表面放上裝飾層和耐磨層，進(jìn)行一次模壓成型，這種工藝的優(yōu)點(diǎn)是地板的導(dǎo)棱處在模壓成型過程中沒有受到破壞，產(chǎn)品質(zhì)量比較可靠。缺點(diǎn)是生產(chǎn)效率低,生產(chǎn)成本高。另一種工藝是將大張的基材（MDF或HDF）與裝飾層和耐磨層一次模壓成型，這種工藝的優(yōu)點(diǎn)是一次可生產(chǎn)多片地板，生產(chǎn)效率高。在這種工藝中,個(gè)別企業(yè)由于壓機(jī)噸位的限制,選用MDF為基材,地板的導(dǎo)棱是壓機(jī)的高壓在基材上壓出的，如果選用基材的質(zhì)量不好,導(dǎo)棱處的基材不同程度被壓潰，在使用過程中，地板受潮后導(dǎo)棱處產(chǎn)生回彈，嚴(yán)重時(shí)導(dǎo)棱處會(huì)產(chǎn)生破損。

2導(dǎo)棱角度的影響

導(dǎo)棱角度越大，采用后一種工藝壓潰的機(jī)會(huì)增加，在模壓過程中,隨著導(dǎo)角角度的增加（見圖5）,表面紙的折斷機(jī)會(huì)加大,當(dāng)?shù)匕迨艹焙?/span>, 導(dǎo)棱處反彈,造成導(dǎo)棱處的面層斷裂和破損(見圖3)。如果采用較小的導(dǎo)棱角度，導(dǎo)棱平滑過渡（見圖4），基材壓潰的機(jī)會(huì)減少，表面紙不易折斷，再選用較好的基材，可以減少或避免問題的出現(xiàn)。

圖4導(dǎo)棱角度小,導(dǎo)棱平緩。

圖5導(dǎo)棱角度大,導(dǎo)棱不平緩。

3基材質(zhì)量的影響

在我們受理的投訴中，基材的質(zhì)量是一個(gè)非常重要的因素，個(gè)別企業(yè)為了占領(lǐng)市場(chǎng)，采取低質(zhì)低價(jià)，選用不合格的基材。基材的內(nèi)結(jié)合強(qiáng)度和吸水厚度膨脹率超過標(biāo)準(zhǔn)要求，在地板的模壓過程中，導(dǎo)棱處更容易被壓潰，受潮后導(dǎo)棱處的反彈更大，所以，此類地板的投訴率最高。

4使用環(huán)境及安裝質(zhì)量的影響

環(huán)境濕度和安裝質(zhì)量是地板變形大小的外部條件。首先應(yīng)該選用正確的安裝方法，做好地面的防潮處理，保證地面的水分不會(huì)浸害地板；地板在使用過程中應(yīng)科學(xué)的保養(yǎng)，保證室內(nèi)濕度在正常范圍內(nèi)，不要用帶水的拖布擦地板。
